前言

我们组内使用Airflow来做日常的任务调度也有一年多的时间了, 今天写这篇文章来对Airflow进行一下记录.

组件

Airflow需要的几个基础组件为:

airflow-scheduler
airflow-webserver
airflow-worker
airflow-flower
mysql(也可以使用其他数据库)
redis(也可以使用其他消息队列)

前缀为airflow的是airflow的内部组件, 除此之外还需要数据库和一个消息队列

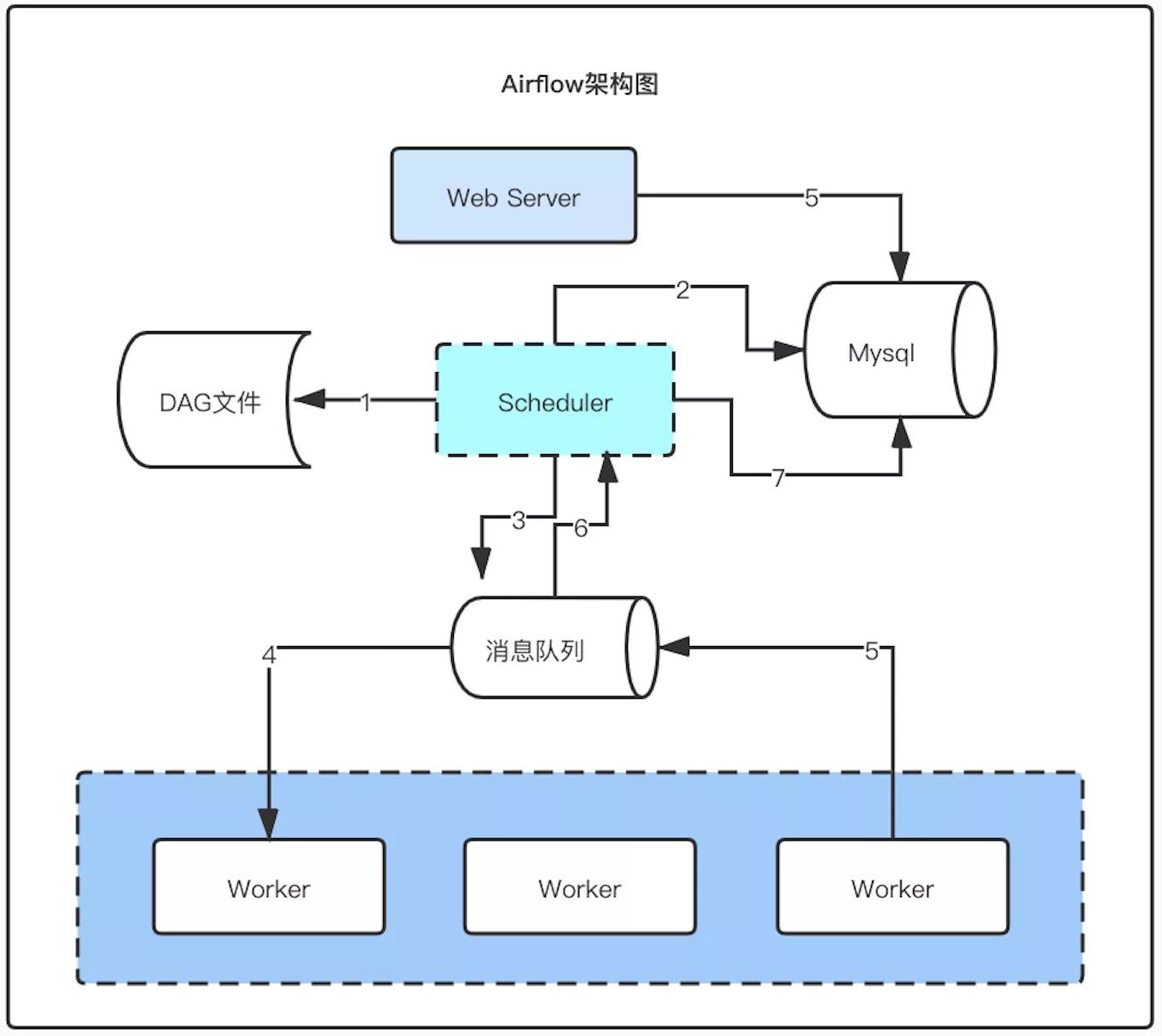

我们根据这个架构图一起看下这些组件分别是什么作用:

首先来解释一个名词 : DAG文件, 在airflow中将一个任务的整体流程称为一个DAG, 这个DAG里面可以有多个子任务. 由于Airflow是使用python编写的, 所以需要将这个DAG的流程定义为一个python文件.

airflow-scheduler

airflow的核心组件, 作用是扫描dag存入数据库. 检查任务的依赖状态, 如果可以执行则将任务放到消息队列中

默认是单节点, 当使用MySQL 8.x版本以上以及Postgres 9.6版本以上可以实现多节点.
airflow-webserver

UI页面, 提供可视化操作, 监控、管理dag.
airflow-worker

真正干活的节点, 执行任务和上报任务的状态
airflow-flower

监控airflow集群的状态
mysql(也可以使用其他数据库)

存储调度信息、任务状态等元数据信息
redis(也可以使用其他消息队列)

scheduler将需要运行的任务放到消息队列中, worker拉取任务去执行

支持的执行器(Operators)类型

operator执行器代表如何去运行一个任务. 这里简单介绍一下两种类型:

BashOperator

在Bash shell中执行命令, 可以直接执行命令也可以去执行shell脚本

1
2
3
4
5


bash_task1 = BashOperator(
		    task_id = 'bash_task1',
		    bash_command = 'echo 123',
		    dag = dag
)

命令中也可以使用参数模版

bash_task2 = BashOperator(
    task_id='bash_task2',
    bash_command='echo "run_id={{ run_id }} | dag_run={{ dag_run }}"',
    dag=dag
)

如果要去执行shell脚本, 则需要注意在脚本名词后要添加空格

1
2
3
4
5
6


bash_task3 = BashOperator(
    task_id='bash_task3',
    # 如果不添加空格, 会报错
    bash_command="/home/batcher/test.sh ",
    dag=dag
   )

PythonOperator

也可以编写python函数来实现一些功能

 def print_context ( ds , ** kwargs ):
    pprint ( kwargs )
    print ( ds )
    return 'Whatever you return gets printed in the logs'

python_task1 = PythonOperator (
    task_id = 'python_task1' ,
    provide_context = True ,
    python_callable = print_context ,
    dag = dag
 )

这里就是去执行了上面的python函数.

配置

关键项

dags_folder: 存储dag的文件夹
default_timezone : 时区设置
parallelism : 任务的并行度, 整个集群可以同时运行的任务数量, 包括正在运行的, 等待运行的, 重试的等等. 当任务达到上限后, 其他任务都会排队等待. 相当于消息队列的长度.
dag_concurrency : 单个dag运行同时执行的数量
plugins_folder : 自定义插件的位置

webserver

expose_config : 是否在UI上展示配置项
